fli4l - the on(e) disk-router

Hardware - Aufbau zum fli4l Projekt

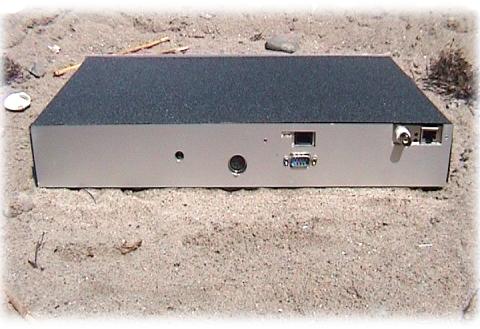

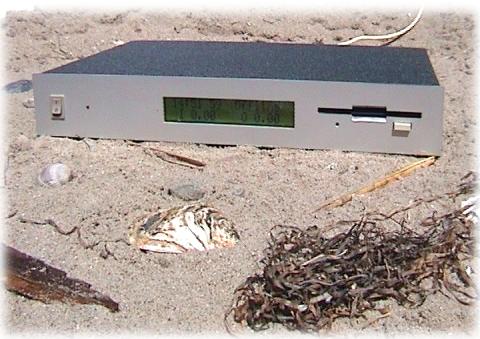

Dieser Hardware - Aufbau kommt ohne weitere rotierende Bauteile ( Floppy ) aus und erzeugt keinen Lärm.

Die Stromaufnahme ist sehr gering und wird aus einem Steckernetzteil bereitgestellt. Sämtliche Bauteile und

Komponenten wurden aus Altteilen , Schrott , Sonderposten und Abfallmaterial beschafft.

Technische Daten
Abmessungen
L x B x H

390 mm x 260 mm x 56 mm

Stromversorgung
Leistungsaufnahme
Idle , Traffic

Bootvorgang

mit Grafikk. test

10,2Watt

16,2Watt

15,3 Watt

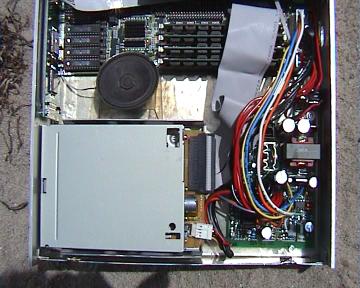

Innenleben
CPU

Arbeitsspeicher

AMD 486 DX4-100 3 Volt

16 MB PS/2 Fast Page 70ns

dank des Halt-Befehls wird die CPU nicht mal

handwarm und braucht keinen Kühlkörper

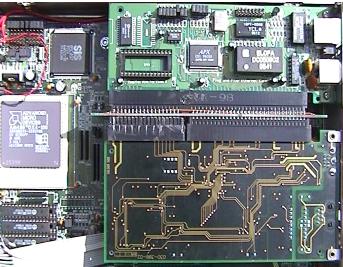

durch eine gekürzte Raiserkarte wird PnP Netzwerkkarte und ISDN Karte kontaktiert

wie hier muss bei einigen Raiserkarten der untere Slot auf 16 bit aufgerüstet werden.

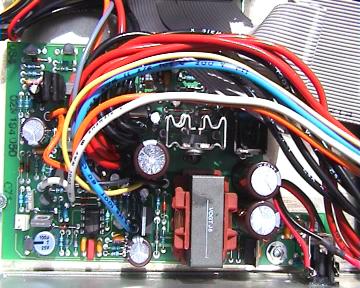

Netzteil
Hierbei handelt es sich um ein Spezial- Netzteil der Firma Siemens Nixdorf LxBxH 135 x 80 x 41,5 mm Leistung 45 Watt

Eingangsspannung 15 - 20 Volt über 5,5mm Klinkenstecker . Die nötigen Spannungen +12V , -12V, +5V , -5V werden

erzeugt . Das Netzteil wird bei durchschnittlich 10,2 Watt nicht sonderlich warm und muß nicht belüftet werden.

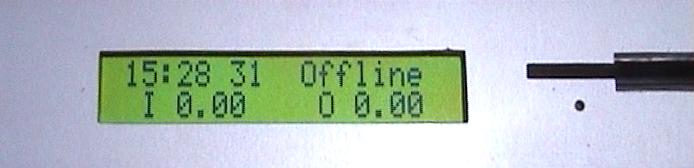

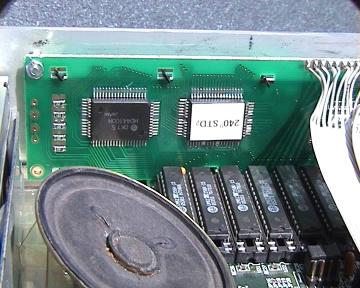

LCD - Modul
hierbei handelt es sich um ein 20 x 2 Display Hitachi HD 44100 H

Übrigens , der Kontrast mußte mit -5,05 Volt an Pin 3 vorgespannt werden. Hier waren die -5 Volt des Netzteils hilfreich
