Das 50 Watt ATX - Netzteil
für diesen Hardware-Aufbau sollten ausschließlich lüfterlose Netzteile zum Einsatz kommen. Im ersten Schritt habe ich hierfür ein normales 200 Watt ATX Netzteil so modifiziert , das es ohne Lüfter im Gehäuse Platz fand und auch passiv ausreichend gekühlt wurde. Obwohl die entnommene Leistung sehr gering war, wurde das NT trotzdem relativ warm. Dies führte dazu, das auch CPU und Festplatte sich merklich erwärmten. Bei extremen Umgebungstemperaturen konnte dieses Temperaturverhalten kritisch werden. Sicherlich lag die Erwärmung des Netzteils zum großen Teil am äußerst schlechten Wirkungsgrad , welches das NT bei knapp 5-10 % Leistung hat.

Diese Umstände bewegten mich dazu, ein maßgeschneidertes ATX Netzteil für das VIA Board herzustellen. Hierfür übernahm ich Teile der Schaltung aus dem Projekt von Michael Dieckmann dem ich auf diesem Wege danken möchte.

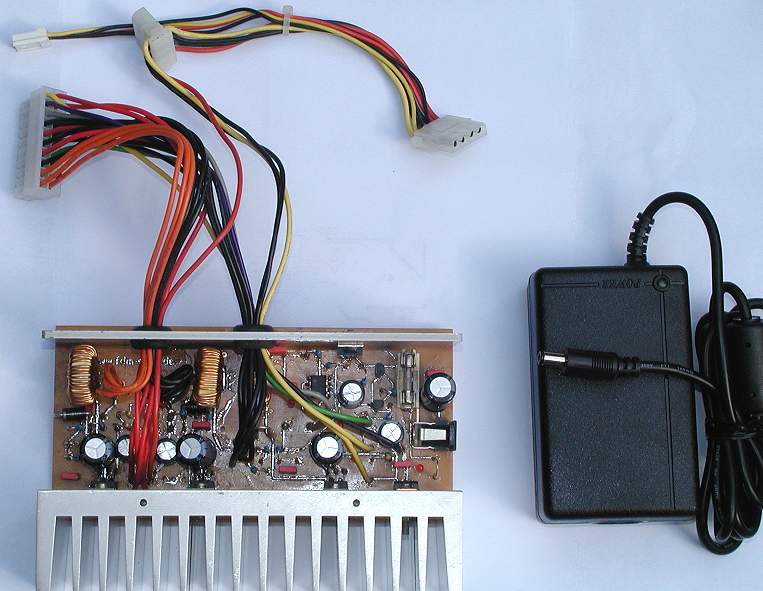

Die notwendige Rohspannung stellt ein Laptop Netzteil bereit (15- 20 Volt 3,3 Ampere) .Theoretisch denkbar wäre auch die Versorgung aus dem KFZ bei entsprechender Modifikation der 12 Volt Schiene.

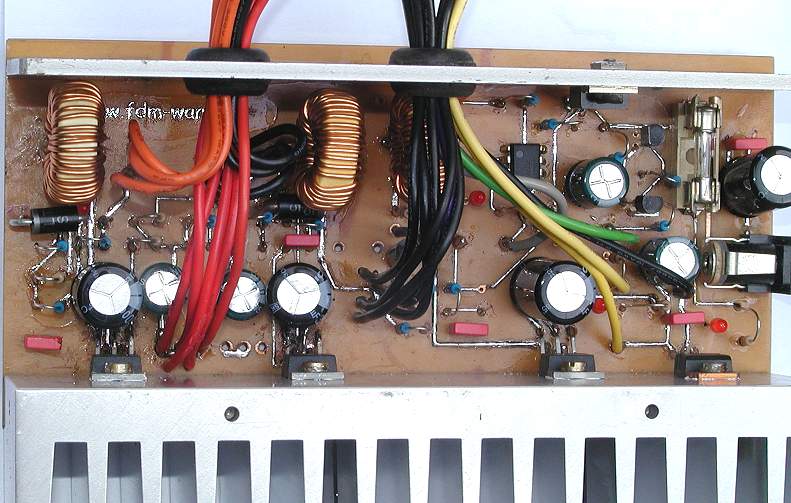

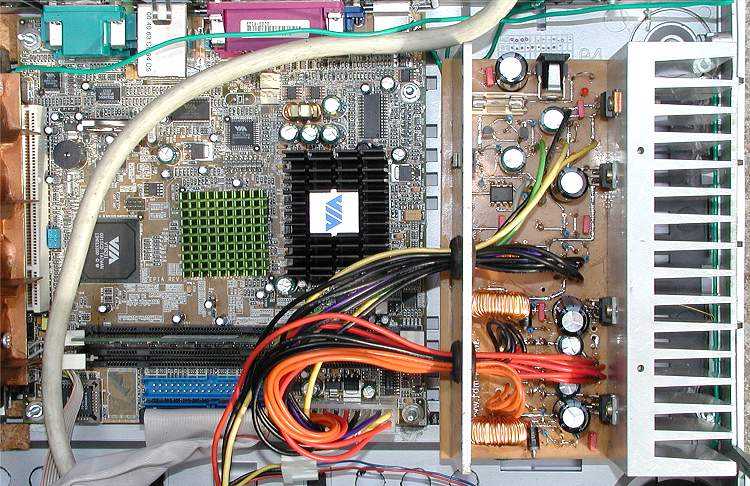

Diese Laptop Netzteile bekommt man teilweise günstig aus zweiter Hand oder bei E-Bay . Sie haben einen sehr guten Wirkungsgrad, sind extrem kompakt und die anfallende Wärme bleibt außerhalb des Rechners. Aus dieser Rohspannung werden mit dem hier vorgestellten Netzteil die erforderlichen Spannungen für das VIA Motherboard erzeugt. Dies sind +5 Volt 2 Ampere Standby , +5 Volt 5 Ampere , +3,3 Volt 2 Ampere und +12 Volt 2 Ampere. Das VIA Eden Board braucht keine negativen Spannungen, deswegen werden diese auch nicht erzeugt. Zur Schaltung gehört noch ein Power-ON Reset Generator , welcher das Power Good Signal fürs Motherboard erzeugt und eine Leistungsschaltstufe , welche die +5 Volt , +3,3 Volt und +12 Volt im Falle von Power ON des Motherboardes zum Betrieb zuschaltet. Die Spannungen +5Volt , +3,3 Volt sowie die +5 Volt Standby werden durch Schaltregler von Linear Technology erzeugt , diese haben einen typischen Wirkungsgrad von 90 %. Hiermit wird auch im Standby wenig Leistung verbraucht (obwohl dieser Faktor für den Server weniger von Interesse ist ) . Die Kühlkörper wurden sehr großzügig bemessen , somit fällt kaum Wärme am Netzteil an. 6 LEDs geben über den aktuellen Zustand des Netzteils Auskunft.
